一、用途

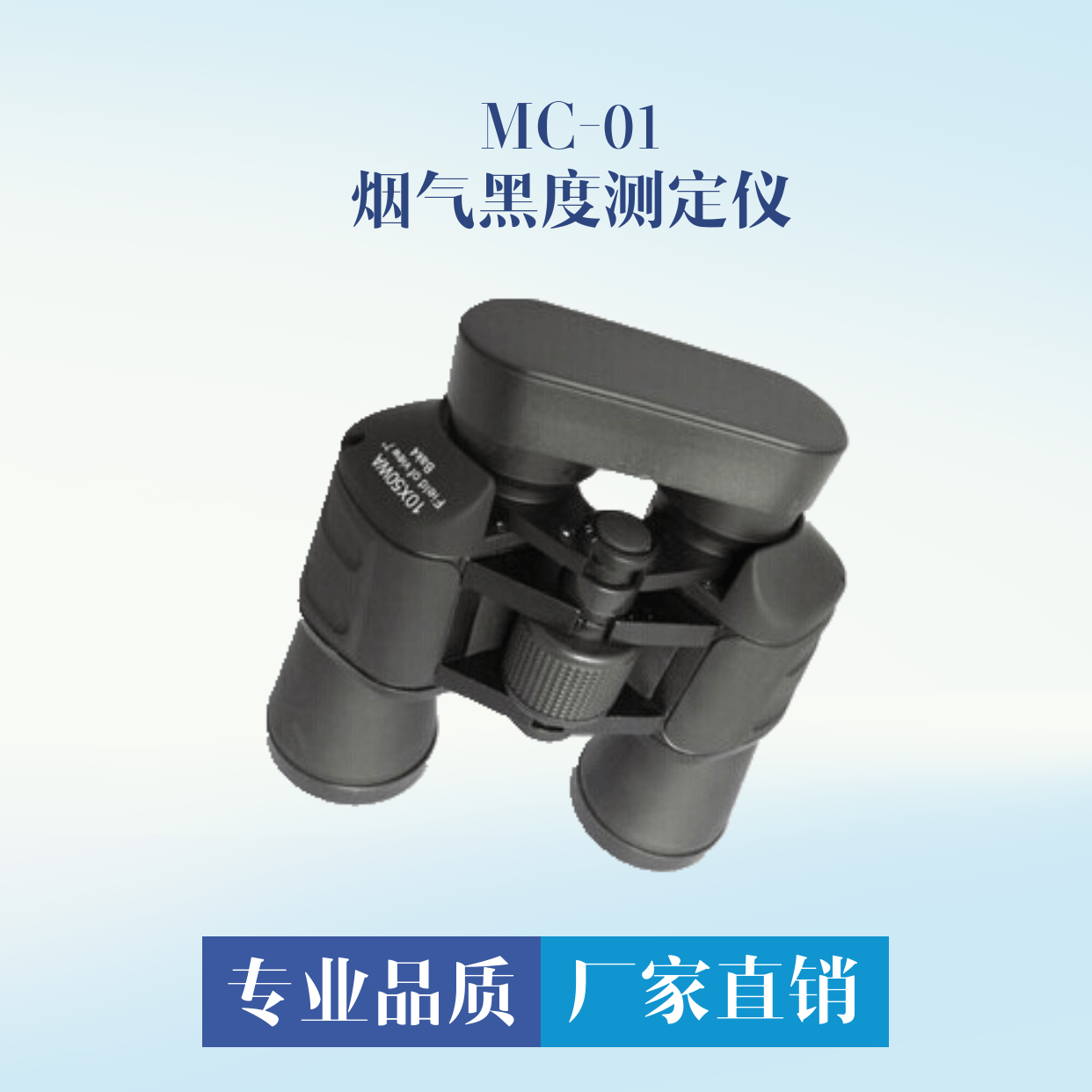

  本煙氣黑度測定望遠鏡是供環保部門及工礦企業對環境污染和能源節約進行監的專用儀器。

本儀器將煙塵的監測由林格曼煙氣濃度圖日測法轉化通過高質量的棱鏡望遠鏡遠距離測定，因此具有體積小，視場大，測距遠，速度快，精度高和攜帶方便，容易掌握等一系列優點，是一種監測煙塵黑度的理想儀器。

二、主要參數

望遠鏡放大倍率10×

望遠鏡物鏡口徑50mm

林格曼黑度等級0級、1級、2級、3級、4級、5級

目視觀測誤差不大于0.5級

三、結構原理

  本儀器采用雙目棱鏡望遠系統，而在望遠鏡分劃板上制有相應干林格曼煙氣濃度圖1-5級的灰度階梯塊，全透明部分則為0級、觀測者通過望遠鏡左側目鏡將煙塵目標與該級灰度階梯塊比較，從而測定煙氣黑度標準等級。

四、使用方法

  從皮袋中取出儀器，脫氣目鏡蓋和物鏡蓋，然后將儀器對準被監測的煙囪口，調節望遠鏡，使煙囪口冒出的黑煙清晰，即可進行比較測定。測定時應注意以下幾點：

1、觀測時的照明光（即太陽的直射光或來自天空的照射光）應為側光，與視線近似地成直角應避免正面光及背光；

2、在陰霧情況下，由于天空背景較暗，讀數時應記取稍偏低的級別；

3、煙囪出口背景上不要有山、樹和建筑物之類暗黑的障礙物；

4、觀察時應代表鍋爐正常運轉狀態，要求鍋爐負荷保持在額定負荷的80%以上，此時不得向煤中加水，不得過量鼓風衡釋；

5、觀測不能一次為準，每次間隔可掌握在0.1-1分鐘之間，依次記錄數據（每次觀測瞬時黑度），如煙塵黑度處于二級之間，可估計到1/2級黑度值，最后將測得的值取平均值，即為該煙塵的黑度；

五、保養

1、儀器應放在通風干燥處，并遠離酸堿等揮發笥或腐蝕性較強的化學藥品

2、在使用過程中，應防止碰撞，儀器外表及花紋橡膠也應避免接觸有機溶劑

3、遠望遠鏡物鏡、目鏡等內部零件均經檢驗并加以密封，不要任意拆開。鏡面如有灰塵污垢可用鏡頭刷或鏡頭紙撣去

4、每次用畢，須將目、物鏡蓋分別蓋好，外表擦試干凈，然后裝入袋內

六、儀器的成套性

1、10×50煙氣黑度測定望遠鏡1臺

2、使用說明書1份

3、鏡頭布1塊

4、產品檢驗合格證1份
